Yangın Algılama Sistemi Kabloları Nedir?

Yangın algılama sisteminde, kritik önemi açısından bu sistem içindeki bilgi taşıyan kabloların korunması, montajı, kablo güzergahı ve yangın uç bağlantıları dikkat gerektirmektedir. Yangın durumlarına karşı koruma kapsamında, yangın algılama sistemi kablolarının amacı;

a) Bir algılama sinyalinin kontrol ve gösterge teçhizatı tarafından alınması,

b) Alarm cihazlarının çalışması,

c) Yangın algılama sisteminden gelen sinyallerin yangından korunma teçhizatının kontrolü tarafından alınması,

d) Yangın algılama sisteminden gelen sinyallerin yangın alarmı yönlendirme teçhizatı tarafından alınmasıdır.

Yangın algılama sisteminde aşağıdaki amaçlarda kablo kullanımları olmaktadır. Bu kullanımlara göre ise taşınan bilgi değiştiği için farklı kabloların kullanılması gerekebilir:

Yangın Algılama Sistemi Kablo Kullanım Amacı

Yönetmeliklere Göre Önerilen Kablo

Algılama ve izleme amaçlı çevrim loop kablosu

1x2x0,8mm+0,8mm J-H(St)H

1x2x1,5mm+0,8mm J-H(St)H

Algılama, izleme, uyarma ve kontrol amaçlı çevrim loop kablosu

1x2x0,8mm+0,8mm J-H(St)H FE180 PH30

1x2x1,5mm+0,8mm J-H(St)H FE180 PH30

Yangın alarm sistemi saha uyarı cihazları (Siren, flaşör veya flaşörlü siren) kablosu



2x1,5mm+1,5mm LIH(St)H FE180 PH90

Harici 24V DC besleme gerektiren cihazların (ışın tipi duman dedektörü, doğalgaz dedektörü, siren kontrol modülü, giriş-çıkış modülleri) kablosu



2x1,5mm+1,5mm LIH(St)H FE180 PH90

Yangın alarm panelleri (yangın alarm santrali olarak da geçiyor) network olanlar arasındaki kablo

CAT-6 UTP LS2H FE180

Fiber kablo

Duman damperleri ve damper besleme ve damper kontak izleme modülü arsındaki kablo

4x1,5mm+1,5mm LIH(St)H FE180 PH90

6x1,5mm+1,5mm LIH(St)H FE180 PH90

Manyetik kapı durdurucu (tutucu) ile röle modülleri arasındaki besleme kablosu

2x1,5mm+1,5mm LIH(St)H

Acil durum telefonu veya itfaiyeci telefonu ile yangın alarm panelleri arasndaki haberleşmeyi sağlayan kablo

CAT-6 UTP LS2H FE180

Fiber kablo



Yangın Algılama Sistemi Kabloları Teknik Özellikleri Nedir?

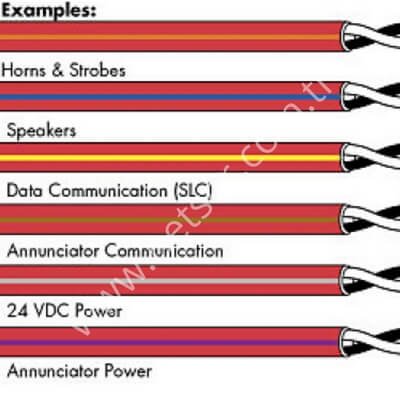

TS CEN/TS 54-14 Standardı Maddelerinin 6.11 kısmında “Kablolar ve Ara Bağlantılar” fıkrasında açıklandığı şekilde yangın alarm sistemi kabloları seçimi ve kullanımı yapılmalıdır. Yangın sistemi kablolarının, yangın algılamasının sonra yangına karşı en az 30 dakika dayanabilmelidir. Yangın kablosu güzergahları diğer kablolardan farklı şekilde götürülmelidir. Dolayısıyla, yangın kabloları özel kablo kanalı, tava, demetler kullanılarak çekilebilir. Yangın kablolarının dış örtüsü (kablo dış rengi) farklı ayırt edici bir renkte olmalıdır: turuncu yangın kablosu veya kırmızı yangın kablosu gibi. Yangına dayanıklı kabloların kodlarına göre aşağıdaki kısaltmaları bulunmaktadır. Yangın kablo seçimi ve yangın algılama kablo fiyatları bu modellere göre değişkenlik gösterecektir:

  • FR (Fire Resistant): Yangına dayanıklı
  • HF (Halogen Free): Halojenden arındırılmış
  • LSFH (Halogen Free, Flame Retardant): Halojenden arındırılmış, alev geciktirici
  • LSZH (Low Smoke, Zero Halogen): Düşük duman, sıfır halojen
  • LSHF (Low Smoke, Halogen Free):Düşük duman , halojenden arındırılmış
  • LSOH-FR (Low Smoke, Zero Halogen- Flame Retardant): Düşük duman, sıfır halojen, Alev geciktirici.
  • LSFRZH (Low Smoke, Fire Retardant, Zero Halogen): Düşük duman, yangın geciktirici, sıfır halogen.
  • FRNC (Flame Retardant, Non Corrosive): Alev geciktirici, korosif etki yaratmayan
  • HFFR (Halogen Free, Flame Retardant): Halojenden arındırılmış, alev geciktirici
  • FRZH (Fire Redardant, Zero Halogen): Yangın geciktirici, sıfır halogen
  • LSFRZH (Low Smoke, Fire Redardant, Zero Halogen): Düşük duman, yangın geciktirici, sıfır halogen, sınıflandırmaları yapılmaktadır.



Yangın Algılama Sistemi Kabloları Kullanım Alanı Nedir?

Yangın algılama ve alarm sistemindeki, yangın algılama panoları ve buatları kullanım alanları yaygındır. Büyük binalarda her katta yer alan elektrik odalarında veya şaftlarda, modül toplama noktalarındaki yangın modül panoları yer alırken, yangın buatları ise gerektiği durumlarda yangın alarm modülleri, yangın alarm uyarı cihazları ve yangın alarm butonlrının montajı sırasında kullanılmaktadır.
